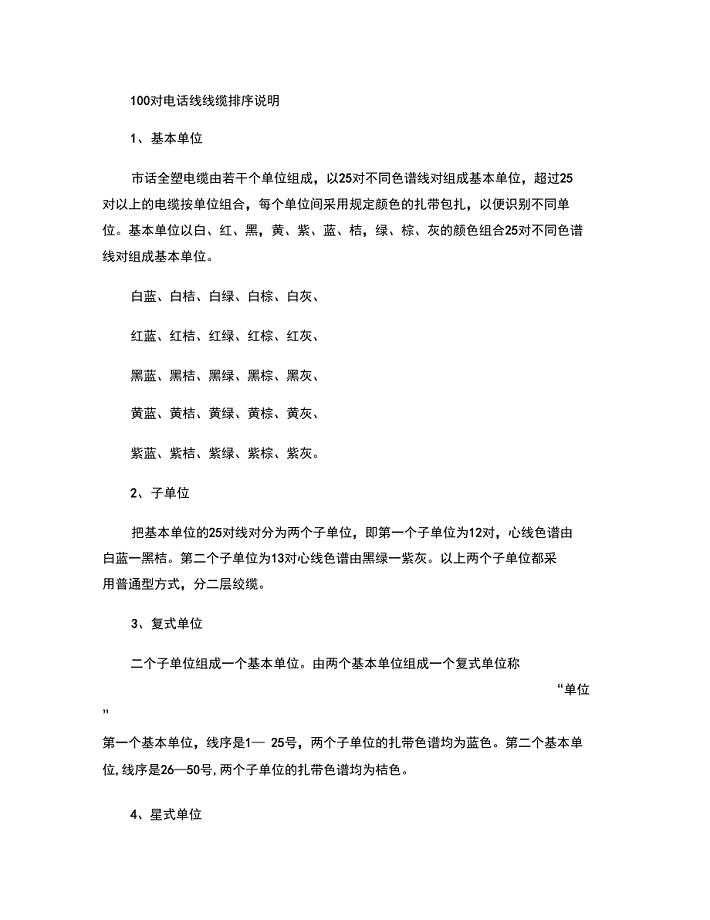

100对线线缆排序说明1、基本单位市话全塑电缆由若干个单位组成，以25对不同色谱线对组成基本单位，超过25 对以上的电缆按单位组合，每个单位间采用规定颜色的扎带包扎，以便识别不同单位基本单位以白、红、黑，黄、紫、蓝、桔，绿、棕、灰的颜色组合25对不同色谱线对组成基本单位白蓝、白桔、白绿、白棕、白灰、红蓝、红桔、红绿、红棕、红灰、黑蓝、黑桔、黑绿、黑棕、黑灰、黄蓝、黄桔、黄绿、黄棕、黄灰、紫蓝、紫桔、紫绿、紫棕、紫灰2、子单位把基本单位的25对线对分为两个子单位，即第一个子单位为12对，心线色谱由白蓝一黑桔第二个子单位为13对心线色谱由黑绿一紫灰以上两个子单位都采用普通型方式，分二层绞缆3、复式单位二个子单位组成一个基本单位由两个基本单位组成一个复式单位称 “单位”第一个基本单位，线序是1— 25号，两个子单位的扎带色谱均为蓝色第二个基本单位,线序是26—50号,两个子单位的扎带色谱均为桔色4、星式单位星式单位也称“SDI位”由四个基本单位组成100对线，扭绞在一起为一个星式单位（SD单位，四个基本单位外的扎带色谱为蓝，桔，绿，棕蓝色扎带为第一个基本单位,线序为1— 25号,桔色扎带为第二个基本单位，线序为26— 51号，绿色扎带为第三个基本单位，线序为51、75号，棕带为第四个基本单位，线序为76—100号。

5、备用单位备用单位在通常情况下由预备线对，一般100对及100对以上的电缆加1对的备用线对,但最多不超过6对,内屏蔽电缆作为两根电缆来考虑备用线对，备用线对可单放置或者作为一个备用单位放置在缆心的间隙中，备用线对的色谱：WR、WB、 WY、WV、RB、RY。
