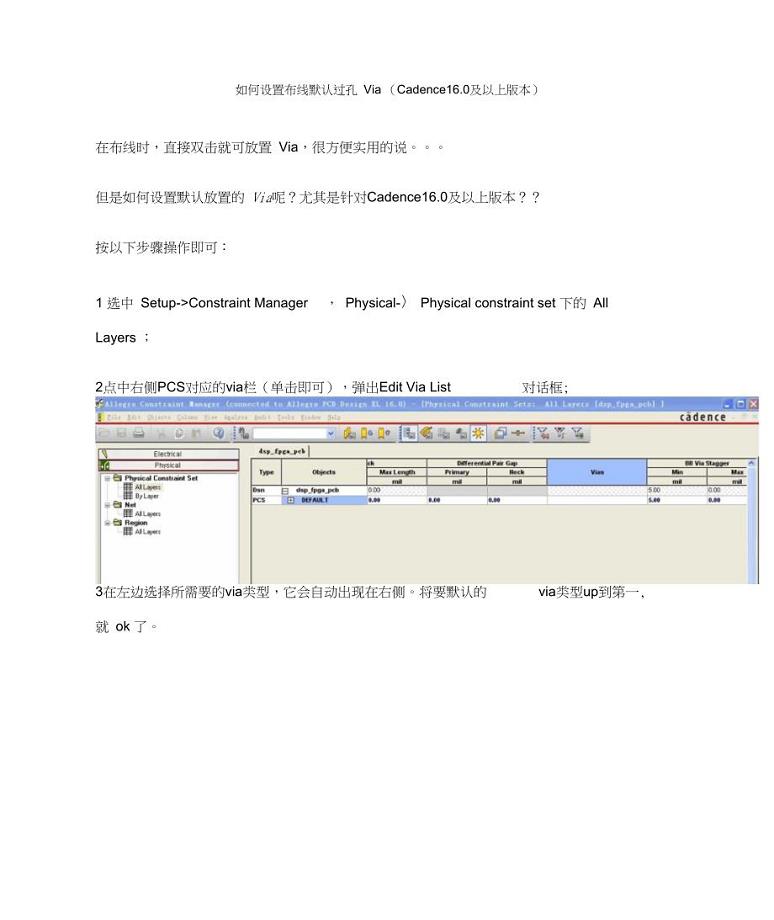

如何设置布线默认过孔 Via （Cadence16.0及以上版本）在布线时，直接双击就可放置 Via，很方便实用的说但是如何设置默认放置的 Via呢？尤其是针对Cadence16.0及以上版本？？按以下步骤操作即可：1 选中 Setup->Constraint Manager ， Physical-〉 Physical constraint set 下的 AllLayers ；2点中右侧PCS对应的via栏（单击即可），弹出Edit Via List 对话框;3在左边选择所需要的via类型，它会自动出现在右侧将要默认的 via类型up到第一,就 ok 了在画线的时候，默认 via是对话框中第一项，也可以在 options里切换其他via类型只不过每次都切换很麻烦....-NO 17 S W; H; [: t& ].h& J6 Y, }' b7 w1 w( A% r当然了，必需先指定padpath路径，在弹出的对话框里才会有你要的 via.扌旨定 padpath 路径：setup — >user preferences editor 中，左侧选择 design_paths，右侧中选择选择padpath和psmpath，这两个就是设置你所使用的焊盘库路径和封装库路径。

在一般情况下，会默认你安装时候选择的路径即：$padpath和$psmpath元件封装的默认位置在 candence/share/pcb/pcb_lib/symbols。
