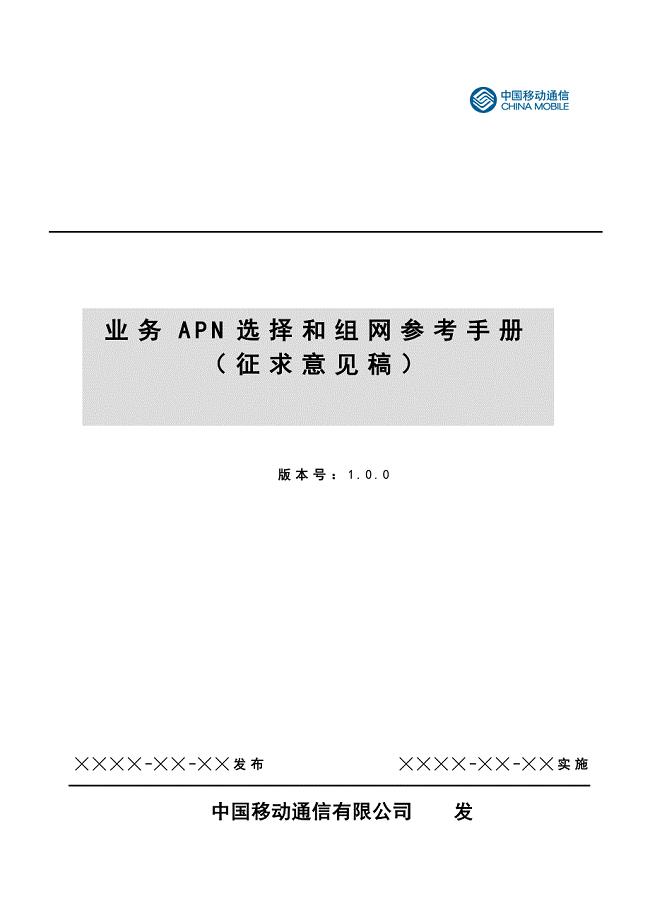

QB-╳╳-╳╳╳-╳╳╳╳业务APN选择和组网参考手册（征求意见稿）版本号：1.0.0╳╳╳╳-╳╳-╳╳实施╳╳╳╳-╳╳-╳╳发布中国移动通信有限公司 发布前 言业务在现网部署和建设的时候，总会面临一个不变的议题：选择哪个APN作为业务的接入点？新业务的建设者发现，选择APN变成了新业务现网落地越来越头疼的问题为什么业务选择APN接入点变成了一个难题？一个新业务在选择APN时需要考虑哪些因素？什么情况下可以新建一个APN来解决新业务接入？在选择了某个APN后，如何利用该APN对应的业务域基础网元进行业务部署和组网？如果您也遇到类似的问题，就会在本手册中找到答案本手册总结了各业务域的现状，包括各域承载网组网情况，各业务域为业务部署提供的基础功能，并重点总结了各业务域对业务部署的限制因素；说明业务在现网落地面临APN选择时，所需考虑的问题和影响因素；并以现网已部署业务为案例，说明对上述问题和因素处理上的可借鉴之处，以及在组网方案选择和部署上的可借鉴之处；最后提出新业务部署的参考和指导原则本手册主要包括以下几方面内容：为什么要写这本手册、APN定义和分类、中国移动典型APN及其特征、业务选择APN的影响因素、业务选择APN的原则、业务新增APN的原则、业务服务器的组网方式以及附录A“典型业务服务器的组网案例”。
本研究项目由中国移动通信有限公司计划部委托本手册起草单位：中国移动通信有限公司研究院本手册主要起草人： 目 录1. 为什么要写这本手册？ 52. APN定义和分类 72.1. APN定义和作用 72.2. 中国移动APN分类 73. 中国移动典型APN及其对应的业务域特征 93.1. 典型APN业务域的特征 93.1.1. CMWAP APN 93.1.2. CMNET APN 113.1.3. CMSIP APN 113.1.4. 其他 133.2. 典型APN业务域的对比 134. 业务选择APN的影响因素 154.1. 用户标识获取 164.1.1. CMWAP APN 164.1.2. CMNET APN 194.1.3. CMSIP APN 20194.1.4. CMM2M APN 204.2. 业务路由 21204.2.1. GPRS接入路由 21204.2.2. 服务器地址解析 214.2.2.1. CMWAP域 22214.2.2.2. CMNET 254.2.2.3. CMSIP 26254.3. 新业务部署对业务域的影响 264.3.1. CMWAP域 264.3.1.1. 防火墙配置和改造 27264.3.1.2. GGSN的内容计费支持 274.3.2. CMSIP 284.3.2.1. 新增设备：用户识别服务器（已建） 284.3.2.2. 新增设备：DNS代理服务器的引入（未建） 29284.3.3. CMNET 29284.4. 业务的计费要求 294.4.1. 业务计费的模式和要求 294.4.2. 各业务域提供的计费手段和策略 304.4.2.1. CMWAP APN 304.4.2.2. CMNET APN 314.4.2.3. CMSIP APN 314.4.2.4. 其它 APN 32314.5. 和该域已部署业务的关系 325. 业务选择APN的原则 326. 业务新增APN的原则 336.1. 新增APN的原则 336.2. 新增APN的典型案例 34337. 业务服务器的组网方式 347.1. 业务服务器的组网方式 35347.1.1. 单点组网 35347.1.2. 多点组网 357.2. 业务服务器组网方式演变的案例 36357.2.1. 单点组网à多点组网 36357.2.2. 多点组网à单点组网 38378. 附录A：典型业务服务器的组网案例 398.1. CMWAP域内业务组网案例 398.1.1. 单点组网 398.1.2. 多点组网（分省建设） 43428.1.3. 多点组网（大区建设） 44438.2. CMSIP域内业务组网案例 45448.2.1. 单点组网 45448.2.2. 多点组网 46458.3. 其它APN域内业务组网案例 4645编制历史 47461. 为什么要写这本手册？移动数据业务在现网部署和建设时，总会面临一个不变的议题：选择哪个APN作为业务的接入点？新业务建设者发现，选择APN变成了新业务现网落地越来越头疼的问题。
如果您也遇到下面类似的问题，就会在本手册中找到答案1） 为什么业务选择APN变成了一个难题？2） 一个新业务在选择APN时需要考虑的因素有哪些？3） 什么情况下可以新建一个APN来解决新业务接入？4） 在选择了某个APN后，如何利用该APN对应的业务域基础资源进行业务部署和组网？在开始本手册之前，首现我们来看看第一个问题的由来，这也是本手册写作的起始点：为什么新业务建设时，APN选择会变成一个难题？1） “选择APN”背后的潜台词多：选择某个APN背后其实潜藏着诸多需要考虑的问题现网有多少可供选择的APN？不同的APN其实都对应着不同的业务域，这些业务域的基础设施、能力和定位是不同的，其对业务部署的支持也不同因此业务部署时，对各业务域的情况还得全面分析和比较，才能够选出最合适的APN以及对应的业务域这部分工作涉及的内容多，梳理和总结所需时间长，却又是每个业务都不得不面对的重复劳动2） 业务域虽多，业务落地却很难：每个业务域在设计之初，总是有针对性的，可能着重解决了某类业务的接入问题，而对其他类型业务的支持就有问题对于新业务建设者来说，就出现了“业务域虽多，业务落地却很难”的现实问题，该问题的出现本质上源自于“现网APN及对应的业务域缺乏统一的定位和规划”。
3） 现网APN及对应的业务域缺乏统一定位和规划：目前，集团和个人业务，都缺乏一个功能完善的提供业务统一接入的域现有业务域不能满足业务部署的情况时有发生，业务不得不采用新增APN的方式满足业务急迫的部署需求随着各类数据业务（个人和集团）激增，现网APN及其对应的业务域数量也在直线上升，现有业务域的定位和组网结构也不断发生适应性的调整、升级或改造这无形中又增加了现网业务域复杂混乱和定位不清的局面这种局面对新业务部署极为不利为什么要写这本手册？由于APN选择和业务组网的决策难，造成新业务落地困难、建设周期长等问题这些问题长期困扰着新业务建设者，急迫需要对各业务域定位和功能进行梳理，并为新业务部署提供APN选择和组网上的统一参考和指导这也是编写这本手册的初衷1） 提供统一参考，避免重复劳动：通过研究发现，新业务在现网部署过程中，遇到的诸多组网部署问题存在一定普遍性，且这些问题的解决方案有一定规律可循基于对这些共性问题的研究和总结，形成了本手册的主要内容2） 避免业务域无序化增长，避免现网组网日益复杂化趋势：本文提出的“现网业务APN选择和新建原则”，是基于“中国移动APN业务域定位和组网规划研究项目”的成果提出的。
以通俗易懂的手册形式推广这些研究成果，有利于现网业务域发展遵循“规划研究”的成果，避免业务域无序化增长，具有长期的参考价值写给谁？提供给计划建设部门、新业务研究者和实施者，网络维护和管理者，作为新业务在现网部署落地的参考对集团和省公司新业务建设相关的部门和参与者来说，本手册都具有很好的参考和启示作用这本手册的完成，离不开研究院业务研究所各业务负责人的参与，在他们的帮助下，项目组得以顺利完成对现网典型业务的调研和梳理；在和他们交流的过程中，碰撞出来的需求和思路，对“中国移动APN业务域定位和组网规划研究”项目也起到了参考和指导作用在此，向他们表示由衷的感谢！2. APN定义和分类2.1. APN定义和作用APN（Access Point Name）即接入点名称，APN仅在GPRS核心网中起作用，自身具有两重标识的含义：路由标识和业务域标识新业务在现网部署时，首先要选择适合该业务的APN选择了某个APN，意味着选择了业务数据流在GPRS接入网中的路由和出口GGSN，同时也决定了从出口GGSN进入哪一个业务域因此，APN可以看做是移动客户端通过GPRS网络接入服务或其他网络的入口图1.1 APN的含义：路由标识和业务域标识 APN作为路由标识：SGSN根据APN，向特定的DNS服务器查询该APN对应的GGSN IP地址，以确定用户应接入的GGSN。
APN作为业务域标识：GGSN根据APN不同，将用户的业务流送到不同的业务域而不同的业务域则对应了不同的业务承载组网方式、用户标识获取方式、计费模式等关键问题2.2. 中国移动APN分类APN按照不同的分类方式，有常设APN和临时APN，全网APN和省专属APN的区别ü 常设APN包括：CMNET、CMWAP、CMMAIL、CMCWT、CMM2M、LiNing···ü 临时APN包括：CMSIP、CMDM···上述常设和临时APN属于全网APN全网APN是指这些APN一旦确定后，需要在全网进行局数据配置；全网业务使用全网APN进行接入，全网用户在任何地方都可以通过签约该APN（签约相应的业务，从而签约该APN），获得相应数据接入服务的能力虽然CMSIP被定位为临时APN，但是CMSIP域中部署的业务，都是一些在CMWAP域难以部署的数据业务，因此，在WAP域彻底解决这些问题之前，CMSIP域会一直存在CMDM的APN是DM业务试点期间的临时APN，最终DM业务会在CMWAP域部署除了全网APN外，还有省专属APN的概念这类APN的形式和全网APN不同，如行业应用给某大客户分配的省专有APN“GD.GuangdongLianli”，该APN不需要在全网进行据数据配置，且仅为该省用户进行服务（包括该省用户漫游的情况）。
3. 中国移动典型APN及其对应的业务域特征3.1. 典型APN业务域的特征3.1.1. CMWAP APN 通过CMWAP APN接入的是WAP域WAP域设计之初主要面向基于WAP协议/HTTP协议的业务，如WAP上网浏览，彩信等之后随着数据业务的不断发展，为了支持逐渐引入的诸多非HTTP协议的业务（如游戏、流媒体、飞信等），WAP域不断进行升级改造和适配目前CMWAP已逐渐成为绝大多数中国移动自营数据业务的接入点，其中主要的业务及其对应的协议类型总结如下表所示：APN业务名称组网情况协议类型CMWAP彩信多点组网基于HTTP的MMS通用下载业务多点组网HTTPDCD多点组网基于HTTP号簿管家 (PIM)单点组网基于HTTP的Syncml流媒体单点组网HTTP和RTSP、RTP飞信单点组网HTTP或SIP-C游戏单点组网HTTP和Socket连接PushMail（个人版）单点组网PoP、SMTPWAP上网（ 第三方） WAP/HTTPWAP域的组网特征和基础功能如下图所示图1.2 CMWAP域组网现状1) WAP域组网特征：采用就近接入原则移动终端通过接入地SGSN就近接入某个GGSN。
