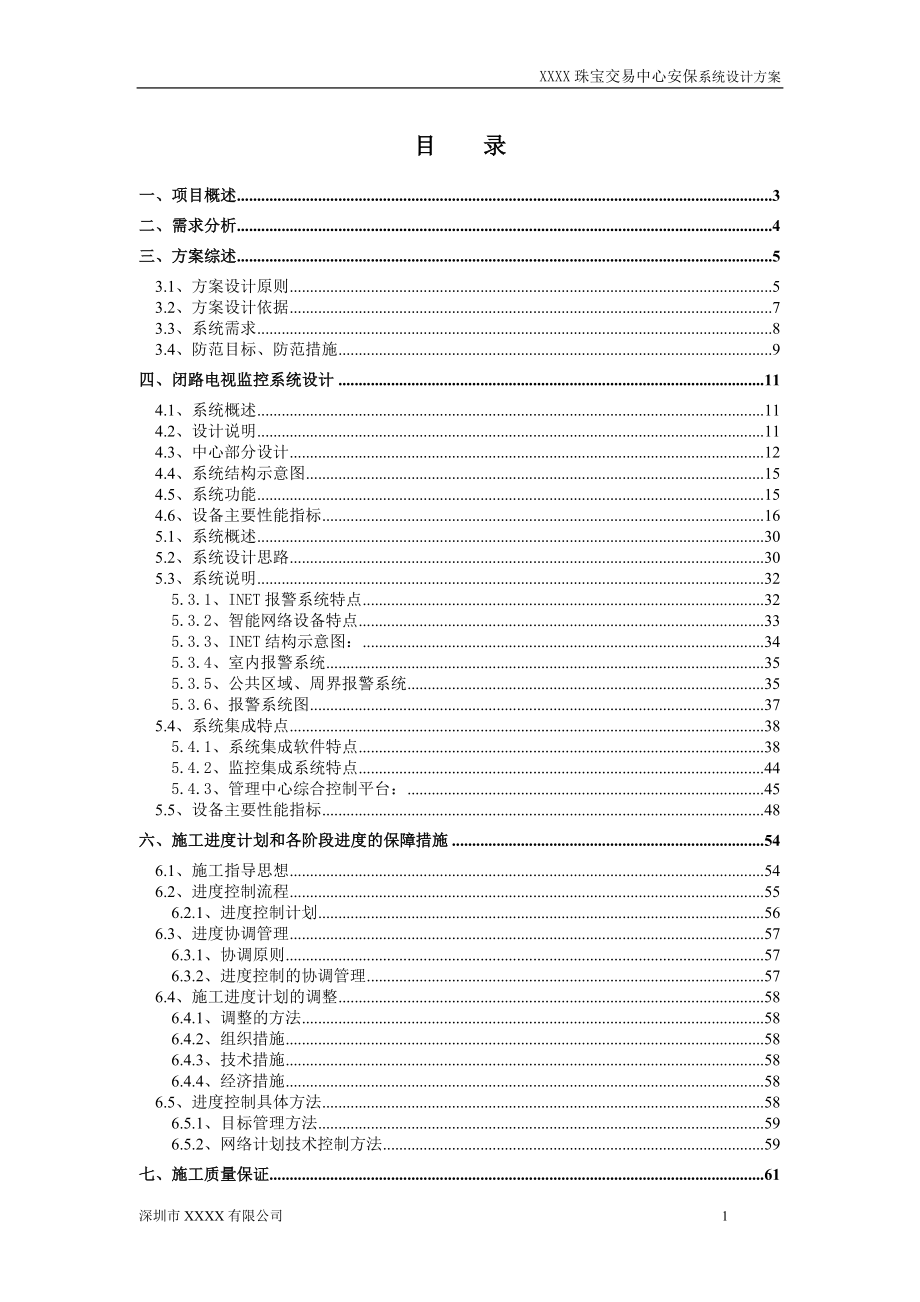

XXXX珠宝交易中心安保系统设计方案目 录一、项目概述 3二、需求分析 4三、方案综述 53.1、方案设计原则 53.2、方案设计依据 73.3、系统需求 83.4、防范目标、防范措施 9四、闭路电视监控系统设计 114.1、系统概述 114.2、设计说明 114.3、中心部分设计 124.4、系统结构示意图 154.5、系统功能 154.6、设备主要性能指标 165.1、系统概述 305.2、系统设计思路 305.3、系统说明 325.3.1、INET报警系统特点 325.3.2、智能网络设备特点 335.3.3、INET结构示意图： 345.3.4、室内报警系统 355.3.5、公共区域、周界报警系统 355.3.6、报警系统图 375.4、系统集成特点 385.4.1、系统集成软件特点 385.4.2、监控集成系统特点 445.4.3、管理中心综合控制平台： 455.5、设备主要性能指标 48六、施工进度计划和各阶段进度的保障措施 546.1、施工指导思想 546.2、进度控制流程 556.2.1、进度控制计划 566.3、进度协调管理 576.3.1、协调原则 576.3.2、进度控制的协调管理 576.4、施工进度计划的调整 586.4.1、调整的方法 586.4.2、组织措施 586.4.3、技术措施 586.4.4、经济措施 586.5、进度控制具体方法 586.5.1、目标管理方法 596.5.2、网络计划技术控制方法 59七、施工质量保证 617.1、项目质量目标 617.2、项目质量保证体系 617.3、质量体系管理办法 627.3.1、质量检查和监督 627.3.2、设计评审和验证 62八、安全、文明施工措施 648.1、安全目标 648.2、安全生产保证措施 648.3、文明施工措施 658.4、环境保护措施 66九、保修及服务 689.1、保修及服务方式 689.2、培训业主的保养人员 699.3、执行定期质量回访制度 69十、公司简介 71十一、安保系统工程造价预算 84一、项目概述XXXX珠宝交易中心成立于2007年1月8日，是深圳XXXX有限公司旗下的特大型黄金珠宝专业批发市场。

XXXX珠宝交易中心集珠宝采购交易及高端商务服务于一体，入驻黄金珠宝企业200多家，汇集了众多珠宝品牌和实力厂商，其中多为中国名牌、中国驰名商标持有者经营品种包括黄金、铂金、镶嵌、银饰、翡翠、珍珠、宝石、世界名表、首饰器材等成立至今，金丽中心已经发展成为黄金珠宝行业内具有一定知名度和影响力的专业珠宝交易市场，也为推动深圳珠宝行业迅猛发展贡献了不可或缺的力量因业务不断发展状大，XXXX珠宝交易中心二期工程已于今年落子中国珠宝业南方产学研基地所在的国家珠宝检测大厦该大厦1-4层作为XXXX珠宝交易中心二期工程国家珠宝检测中心大厦裙楼1-4层计20000平方米，将做为黄金珠宝展销中心；主楼是写字楼，主要用于办公和行业举办活动的公共用途XXXX珠宝交易中心二期定位高端，将是国际、国内顶尖品牌集聚地，集展示交易、新品发布、权威检测、信息交流于一体的总部经济体，综合性强、权威性高努力打造好中国珠宝业南方产学研基地配套的专业市场，成为XXXX珠宝交易中心二期的唯一目标二、需求分析在现代化管理及安全防范同步跟进的同时，如何实现对XXXX珠宝交易中心二期进行现代化管理及安全防范，是XXXX珠宝交易中心二期内部管理部门的当务之急。

XXXX珠宝交易中心二期要安全运作，管理上除有过硬的制度外，还要注重硬件投入，加强XXXX珠宝交易中心二期安全防范的科技含量，使XXXX珠宝交易中心二期的安全防范管理更加规范化、科学化、智能化我司为XXXX珠宝交易中心二期设计提供的安保集成联动系统，主要用来实现周密的现代化全方位安全管理，完全满足XXXX珠宝交易中心二期的安全防范要求本系统采用统一的技术规范、兼容明晰的信息格式，将高性能的系统设备有机地集成在一起，构成一个高度自动化的安防监控管理系统保证图像清晰、色彩真实、防闪稳定和操作容易，并可在所处环境下可长期可靠地运行若此方案得到实施，将对XXXX珠宝交易中心二期的管理，安全技术防范，提高内部安全状况，规范企业形象等方面都将起到积极的促进作用三、方案综述3.1、方案设计原则本方案设计基于对用户需求的全面分析1、 安保技术系统的首要任务是保障XXXX珠宝交易中心二期内部安全，保障XXXX珠宝交易中心二期的正常运作2、 安保技术系统工程包括监控系统和报警系统，以及将来可扩展的门禁系统等基本功能，并使之成为一个完整，集成的智能系统3、 此设计方案充分考虑工程现场环境因素及潜在危险，设备选型上充分考虑防雷、防火和防暴要求及摄像机本身的防尘防护安装。

4、 系统的设计既考虑摄像机彩色黑白自动转换功能及反应时间要求，加强整体防范能力，同时在设计上也充分考虑其应起到的威慑作用5、 系统应先进、可靠、实用、经济，并具备扩展能力和联网功能XXXX珠宝交易中心二期安保系统设计均遵循以下的原则，以达到最佳的效果和最优的性能价格比总体设计主要考虑了以下几方面：系统的可靠性和一致性设备的可靠性，取决于设备的质量水平整个系统的设备，均采用知名制造商生产的标准设备系统的弹性和扩展性整个系统应具有扩展功能随着技术的不断进步，经济形势的进一步好转和使用管理的要求，原来建立的系统的容量和功能上经过若干年后，往往都不能满足发展的需要，扩展系统规模几乎是必须的因此，在设计中必须考虑系统应有较强的扩展功能，并留有一定余量操作简便且易于掌握系统的设计，要求在操作人员与设备之间建立起友好的界面，使操作者无论对系统的设置还是日常的运行，通过键盘进行简单的操作即可完成即使对没有接触过此类设备的操作者，只需稍加培训，即能掌握一般操作系统的实用性整个系统必须满足用户所提出的要求，避免系统资源的浪费系统的实时性在设计中系统的先进性是由设计决定的，系统的可靠性是由所用设备的可靠性及施工质量决定的。

系统易维护性任何一个子系统出现问题时，其它子系统和主系统均可正常工作系统的完整性系统设备齐全、功能完善、综合管理3.2、方案设计依据1、 XXXX珠宝交易中心二期对本系统的要求2、 XXXX珠宝交易中心二期的相关图纸3、 《入侵报警系统技术要求》GA/T3684、 《安全防范系统通用图形符号》GA/T745、 《民用闭路监控电视系统工程技术规范》GB021986、 《防盗报警控制器通用技术条件》GB126637、 《彩色电视图像质量主观评价方法》GB74018、 《防盗报警控制器设计规范》GPT759、 《安全防范系统验收规范》GA30810、 《民用建筑电气设计规范》JGJ/16-9211、 《民用闭路监视系统工程技术规范》（GB/50198-94）12、 《智能建筑设计规范》（03095）13、 《安全防范工程程序与要求》（GA/T75-94）14、 《中国建筑电气设计规范》15、 《公安部监控设备安装规范》16、 设备生产厂家的专业设备资料17、 长期从事同类工程设计、施工、维修所积累的专业经验3.3、系统需求系统配置原则：l 系统设计与设备配置遵循结构化、模块化、标准化的原则，保证系统的先进性、实用性和合理的性能价格比。

l 系统可对各个子系统进行必要的优化集成，实现统一管理，满足整体防御的功能要求l 系统采取集中供电方式，信号线与电源线隔离，以防干扰l 系统具有较好的兼容性，能进行系统之间的良好通信；能方便地实现系统功能的扩展和系统扩容l 系统能对各个子系统运行状态进行监测和必要的控制，对现场监测报警进行自动检测，能提供可靠的监测资料和报警信息监控点设置：在1~4每间商铺、扶手电梯、各消防通道及垂直电梯口、首层外围设置监控点在首层大厅内，使用1台高速球形摄像机，交易中心首层外围及5层室外平台使用5台高速室外型黑白/彩色自动转换球形摄像机，70间商铺另设70台固定摄像机，以实现上述场所的大范围扫描式监控；扶手电梯间、各消防通道及各电梯口共需68台固定彩色摄像机监控中心设置3*8矩阵电视屏幕墙，由18台21寸专业彩色监示器及2台46寸大屏幕液晶显示屏组成，电视屏幕墙对所有前端图像集中监控管理及切换、遥控等操作监控室配置9台16通道嵌入式录像主机，对前端所有图像集中存储管理在操作台配置监控管理工作站，对所有嵌入式录像主机集中管理和回放操作在总经理办公室可设置分控，通过网络或RS232方式进行视频切换、云台/镜头等各种操控。

报警点设置：在1~4楼所有商铺设置一定数量的报警设备，包括红外移动探测器、紧急按钮、现场声光警号及现场控制键盘等，1~4楼共有70间商铺在1~4层所有消防通道门及主要出入口设置红外移动报警探测器，共计29个消防门及出入口交易中心首层外围及5层室外平台设置4对红外对射探测器所有探测器发生报警后，系统应能联动闭路电视监控系统切换报警点的摄像机图像到电视屏幕墙上并启动录像机录像，系统还需具有与当地110联网的能力3.4、防范目标、防范措施1、防范区域范围：一楼至四楼商铺防范措施：A、在所有商铺的出入口大门处安装红外、微波双鉴报警探头及声光报警器，在商铺收银服务台下安装警急报警按钮，正常情况下警急报警按钮设置为24小时防区，红外报警探头则在商铺下班后开始布防 B、与报警探头相对应的位置安装固定彩色摄像机或结合一体化球机的预置位，报警系统可与电视监控系统联动，进行实时录像 C、在商铺合适位置安装报警控制键盘，报警控制键盘可单独对本商铺所有报警设备布防所有报警设备产生报警后，除中心控制室有显示外，商铺声光警号也同时报警 D、结合巡更报警按钮及巡更人员的无线对讲。

E、结合通过BA系统实现的现场灯光联动及其它联动2、区域范围：首层外围及五层室外平台防范措施：A、在首层外围及五层室外平台贴墙面安装多光束栅栏式红外对射报警探测器； B、与红外报警对射探测器相对应的墙面安装一体化高速球机，结合一体化球机的预置位，报警系统可与电视监控系统联动，进行实时录像及调用球机预置位 C、结合巡更报警按钮及巡更人员的无线对讲D、结合通过BA系统实现的现场灯光联动及其它联动E、在首层外围4个一体化球机对现场情况进行大范围智能高速扫描及快速定位3、区域范围：消防通道及电梯出入口防范措施：A、在能进入防护区的所有楼梯、电梯等出入口处安装红外/微波双鉴报警探头； B、与红外双鉴探头相对应的位置安装固定彩色摄像机，报警系统与电视监控系统联动，进行实时录像 C、结合巡更报警按钮及巡更人员的无线对讲 D、结合通过BA系统实现现场灯光联动及其它联动4、区域范围：一楼至四楼公共通道防范措施：A、在一楼至四楼公共通道安装固定彩色摄像机，彩色摄像机安装要求全方位无死角监控 四、闭路电视监控系统设计4.1、系统概述闭路电视监控系统系统最直接、最主要的作用就是使管理人员能集中实时掌握交易中心内部各重要区域，保障交易中心的人员及财产的安全，本次设计中该系统在进一步完善安全。
