声光双控延迟照明灯

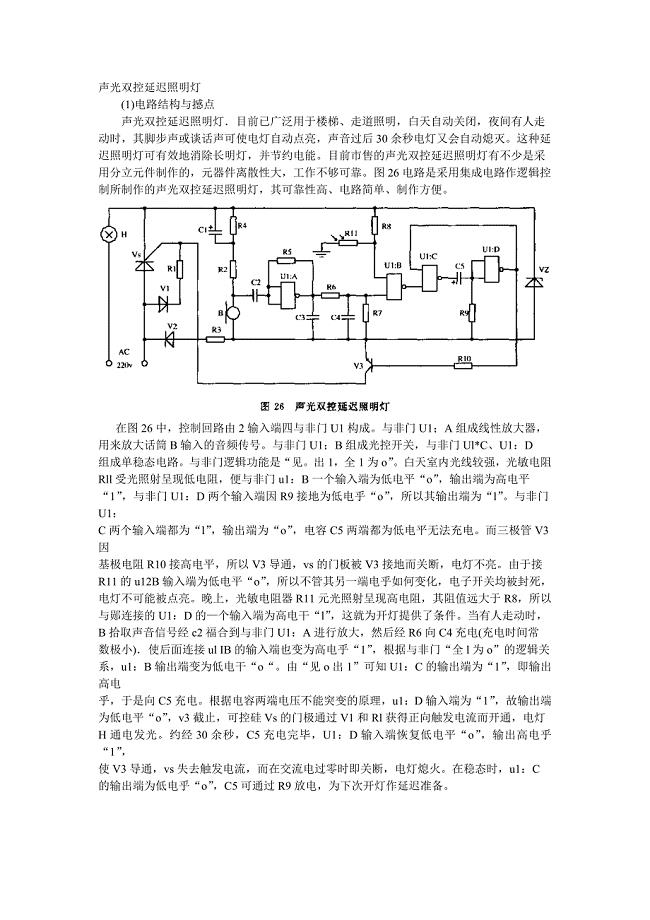

声光双控延迟照明灯(1)电路结构与撼点声光双控延迟照明灯目前已广泛用于楼梯、走道照明，白天自动关闭，夜间有人走动时，其脚步声或谈话声可使电灯自动点亮，声音过后 30 余秒电灯又会自动熄灭。这种延迟照明灯可有效地消除长明灯，并节约电能。目前市售的声光双控延迟照明灯有不少是采用分立元件制作的，元器件离散性大，工作不够可靠。图 26 电路是采用集成电路作逻辑控制所制作的声光双控延迟照明灯，其可靠性高、电路简单、制作方便。在图 26 中，控制回路由 2 输入端四与非门 成。与非门 组成线性放大器，用来放大话筒 B 输入的音频传号。与非门 组成光控开关，与非门 、非门逻辑功能是“见。出 1，全 1 为 o”。白天室内光线较强，光敏电阻光照射呈现低电阻，便与非门 一个输入端为低电平“o” ，输出端为高电平“1”，与非门 两个输入端因 地为低电乎“o” ，所以其输出端为“l” 。与非门 两个输入端都为“l” ，输出端为“o” ，电容 端都为低电平无法充电。而三极管 10 接高电平，所以 通，门板被 地而关断，电灯不亮。由于接 入端为低电平“o” ，所以不管其另一端电乎如何变化，电子开关均被封死，电灯不可能被点亮。晚上，光敏电阻器 光照射呈现高电阻，其阻值远大于 以与郧连接的 的个输入端为高电干“l ”，这就为开灯提供了条件。当有人走动时，B 拾取声音信号经 合到与非门 进行放大，然后经 电(充电时间常数极小)使后面连接 B 的输入端也变为高电乎“1” ，根据与非门“全 l 为 o”的逻辑关系， 输出端变为低电干 “o“。由“见 o 出 1”可知 的输出端为“1” ，即输出高电乎，于是向 电。根据电容两端电压不能突变的原理， 输入端为“1” ，故输出端为低电平“o” ，止，可控硅 门极通过 得正向触发电流而开通，电灯H 通电发光。约经 30 余秒， 电完毕， 输入端恢复低电平“o” ，输出高电乎“1”，使 通，去触发电流，而在交流电过零时即关断，电灯熄火。在稳态时，的输出端为低电乎“o” ，通过 电，为下次开灯作延迟准备。
