模拟自然风无级调适电风扇控制电路

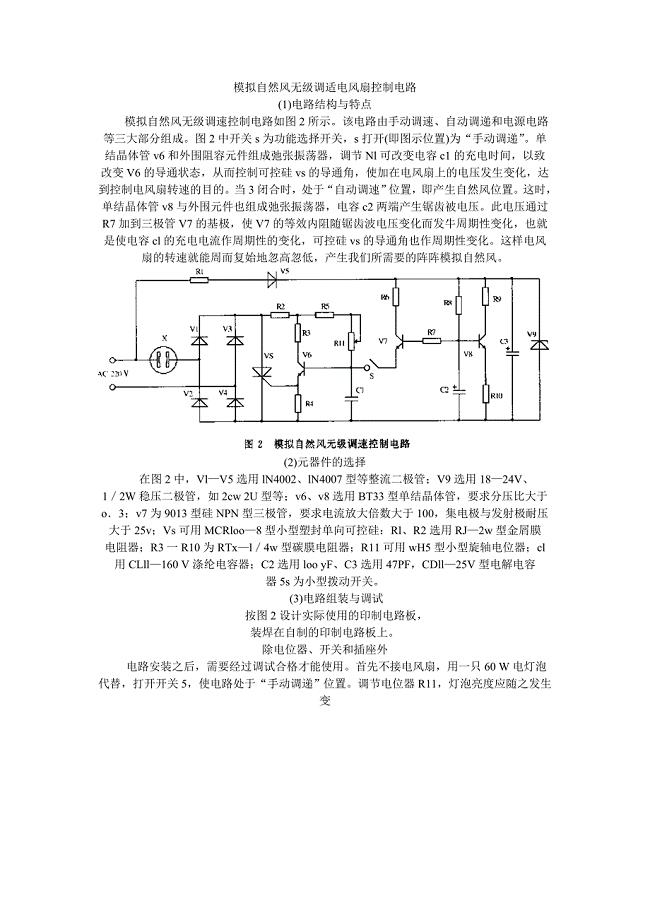

模拟自然风无级调适电风扇控制电路(1)电路结构与特点模拟自然风无级调速控制电路如图 2 所示。该电路由手动调速、自动调递和电源电路等三大部分组成。图 2 中开关 s 为功能选择开关，s 打开(即图示位置)为“手动调递” 。单结晶体管 外围阻容元件组成弛张振荡器，调节 改变电容 充电时间，以致改变 导通状态，从而控制可控硅 导通角，使加在电风扇上的电压发生变化，达到控制电风扇转速的目的。当 3 闭合时，处于“自动调速”位置，即产生自然风位置。这时，单结晶体管 外围元件也组成弛张振荡器，电容 端产生锯齿被电压。此电压通过到三极管 基极，使 等效内阻随锯齿波电压变化而发牛周期性变化，也就是使电容 充电电流作周期性的变化，可控硅 导通角也作周期性变化。这样电风扇的转速就能周而复始地忽高忽低，产生我们所需要的阵阵模拟自然风。(2)元器件的选择在图 2 中，5 选用 等整流二极管； 用 1824V、12W 稳压二极管，如 2U 型等；v6、用 单结晶体管，要求分压比大于o3； 9013 型硅 三极管，要求电流放大倍数大于 100，集电极与发射极耐压大于 25v；用 型小型塑封单向可控硅：用 w 型金屑膜电阻器； l4w 型碳膜电阻器；用 小型旋轴电位器；60 V 涤纶电容器；用 3 选用 475V 型电解电容器 5s 为小型拨动开关。(3)电路组装与调试按图 2 设计实际使用的印制电路板，装焊在自制的印制电路板上。除电位器、开关和插座外电路安装之后，需要经过调试合格才能使用。首先不接电风扇，用一只 60 W 电灯泡代替，打开开关 5，使电路处于 “手动调递”位置。调节电位器 泡亮度应随之发生变
