火灾报警与消防联动.ppt

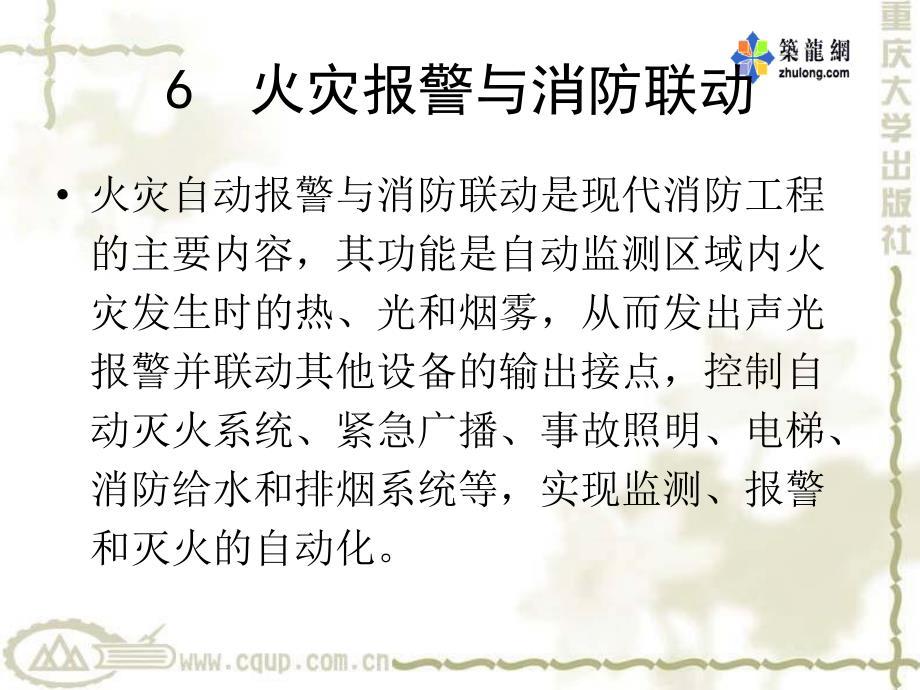

6 火灾报警与消防联动火灾自动报警与消防联动是现代消防工程的主要内容，其功能是自动监测区域内火灾发生时的热、光和烟雾，从而发出声光报警并联动其他设备的输出接点，控制自动灭火系统、紧急广播、事故照明、电梯、消防给水和排烟系统等，实现监测、报警和灭火的自动化。6.1 火灾自动报警分级与探测器种类6.1.1 建筑物防火等级的分类 6.1.2 火灾探测器种类6.2 火灾探测器的选择与布置·6.2.1 探测器的选择·1）选择火灾探测器的原则2）探测器的选择6.2.2 探测报警区域的划分1）防火和防烟分区2）报警区域划分3）探测区域划分6.2.3 探测器的设置1）一般规定图6.1 探测器在有梁顶棚的保护范围图6.2 探测器在有梁场所的保护范围2）火灾探测器的安装间距及布置（1）一个探测区域内所需设置的探测器数计算（2）火灾探测器的安装间距及布置3）手动火灾报警按钮6.2.4 火灾自动报警器1）区域报警控制器（1）主要功能（2）区域报警系统的设计应符合下列要求2）集中报警控制器3）火灾报警控制器安装图6.3 由探测器的保护面积A和保护半径R确定探测器的安装间距a，b的极限曲线图6.4 火灾探测器布置图6.2.5 线路敷设6.2.6 火灾自动报警系统工程图常用图形符号6.3 火灾报警与消防联动工程实例·6.3.1 工程概况·1）工程说明2）火灾报警控制器及线制所谓总线制，即每条回路只有2条报警总线（控制信号线和被控制设备的电源线不包括在内），应用了地址编码技术的火灾探测器、火灾报警按钮及其他需要向火灾报警中心传递信号的设备（一般是通过控制模块转换）等，都直接并接在总线上。3）火灾报警设备的布线方式4）编码开关5）编址型与非编址型混用连接6.3.2 系统图分析1）工程图的基本情况2）系统图分析（1）配线标注情况其报警总线FS标注为：RVS2×1.0 GC15CEC/WC。其消防电话线FF标注为：BVR2×0.5 GC15FC/WC。火灾报警控制器的右手面也有5个回路标注，依次为：C，FP，FC1，FC2，S。对应图的下面依次说明。C：RS485通信总线 RVS2×1.0GC15WC/FC/CEC； FP： 24VDC主机电源总线 BV2×4 GC15WC/FC/CEC；FC1：联动控制总线BV2×1.0GC15WC/FC/CEC；FC2：多线联动控制线BV1.5GC20WC /FC /CEC； S：消防广播线 BV2×1.5 GC15WC/CEC。这些标注比较详细，较好理解。在火灾报警与消防联动系统中，最难懂的是多线联动控制线，所谓消防联动主要指这部分，而这部分的设备是跨专业的，比 如消防水泵、喷淋泵的启动；防烟设备的关闭，排烟设备的打开；工作电梯轿厢下降到底层后停止运行，消防电梯投入运行等，究竟有多少需要联动的设备，在火灾报警与消防联动的平面图上是不进行表示的，只有在动力平面图中才能表示出来。（2）接线端子箱（3）火灾显示盘AR（4）消火栓箱报警按钮在该系统图中，纵向第2排图形符号为消火栓箱报警按钮，×3代表地下层有3个消火栓箱，见图6.7，报警按钮的编号为SF01，SF02，SF03。消火栓箱报警按钮的连接线为4根线，为什么是4线，这是因为消火栓箱内还有水泵启动指示灯，而指示灯的电压为直流24 V的安全电压，因此形成了2个回路，每个回路仍然是2线。线的标注是WDC：去直接启动泵。同时每个消火栓箱报警按钮也与报警总线相接。（5）火灾报警按钮火灾报警按钮的编号为SB01，SB02，SB03。同时火灾报警按钮也与消防电话线FF连接，每个火灾报警按钮板上都设置有电话插孔，插上消防电话就可以用，其8层纵向第1个图形符号就是电话符号。（6）水流指示器纵向第4排图形符号是水流指示器FW，每层楼一个。（7）感温火灾探测器编码为ST012的母座带有3个子座，分别编码为ST0121，ST0122，ST0123，此4个探测器只有一个地址码。（8）感烟火灾探测器（9）其他消防设备系统图的右面基本上是联动设备，而1807，1825是控制模块，该控制模块是将报警控制器送出的控制信号放大，再控制需要动作的消防设备。6.3.3 平面图分析1）配线基本情况阅读平面图时，要从消防报警中心开始。消防报警中心在一层，将其与本层及上、下层之间的连接导线走向关系搞清楚，就容易理解工程情况了。在系统图中，我们已经知道连接导线按功能分共有8种，即FS，FF，FC1，FC2，FP，C，S和WDC。其中来自消防报警中心的报警总线FS必须先进各楼层的接线端子箱（火灾显 示盘AR）后，再向其编址单元配线；消防电话线FF只与火灾报警按钮有连接关系；联动控制总线FC1只与控制模块1825所控制的设备有连接关系；联动控制线FC2只与控制模块1807所控制的设备有连接关系；通信总线C只与火灾显示盘AR有连接关系；主机电源总线FP与火灾显示盘AR和控制模块1825所控制的设备有连接关系；消防广播线S只与控制模块1825中的扬声器有连接关系。而控制线WDC只与消火栓箱报 警按钮有连接关系，再配到消防泵，与消防报警中心无关系。从图6.8的消防报警中心可以知道，在控制柜的图形符号中，共有4条线路向外配线，为了分析方便，我们编成N1，N2，N3，N4。其中N1配向轴线（为了文字分析简单，只说明在较近的横向轴线，不考虑纵向轴线，读者可以在对应的横轴线附近找），有FS，FC1，FC2，FP，C，S等6种功能的导线，再向地下层配线；N2配向轴线，本层接线端子箱（火灾显示盘AR1），再向外配线，通过全面分析可以知道有FS，FC1，FP，S，FF，C等6种功能线；N3配向轴线，再向二层配线，有FS，FC1，FC2，FP，S，C等6种；N4配向轴线，再向地下层配线，只有FC2一种功能的导线（4根线）。这4条线路都可以沿地面暗敷设。2）N2线路分析（1）基本情况（2）N2线路的总线配线（3）N2线路的其他配线（4）其他说明3）N1线路分析（地下层平面图）4）N3线路分析（二层平面图）5）3层平面图分析
