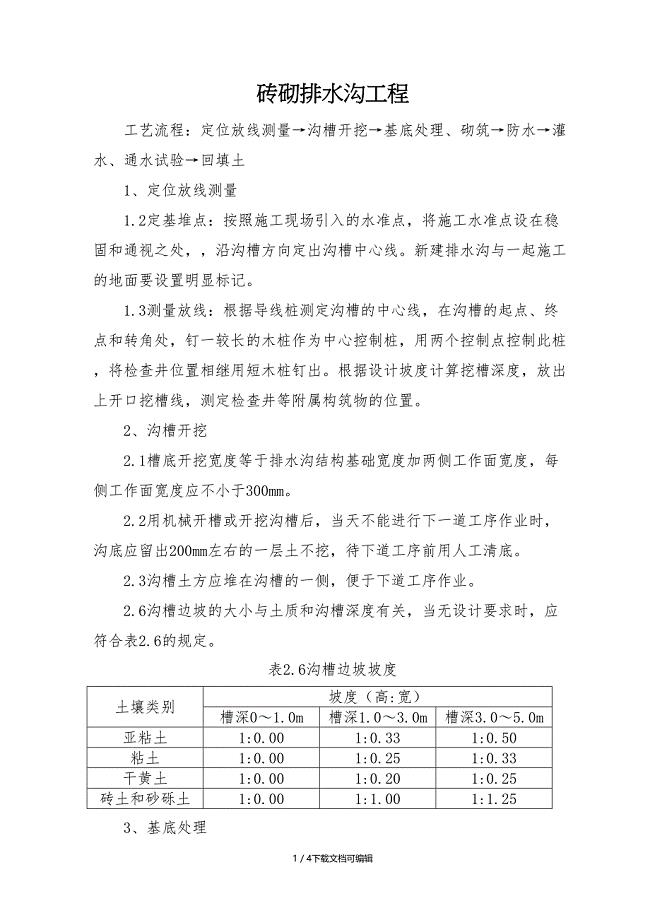

砖砌排水沟工程

砖砌排水沟工程工艺流程：定位放线测量沟槽开挖基底处理、砌筑防水灌水、通水试验回填土1、定位放线测量1.2定基堆点：按照施工现场引入的水准点，将施工水准点设在稳固和通视之处，沿沟槽方向定出沟槽中心线。新建排水沟与一起施工的地面要设置明显标记。1.3测量放线：根据导线桩测定沟槽的中心线，在沟槽的起点、终点和转角处，钉一较长的木桩作为中心控制桩，用两个控制点控制此桩，将检查井位置相继用短木桩钉出。根据设计坡度计算挖槽深度，放出上开口挖槽线，测定检查井等附属构筑物的位置。2、沟槽开挖2.1槽底开挖宽度等于排水沟结构基础宽度加两侧工作面宽度，每侧工作面宽度应不小于300mm。2.2用机械开槽或开挖沟槽后，当天不能进行下一道工序作业时，沟底应留出200mm左右的一层土不挖，待下道工序前用人工清底。2.3沟槽土方应堆在沟槽的一侧，便于下道工序作业。2.6沟槽边坡的大小与土质和沟槽深度有关，当无设计要求时，应符合表2.6的规定。表2.6沟槽边坡坡度土壤类别坡度（高:宽）槽深01.0m槽深1.03.0m槽深3.05.0m亚粘土1:0.001:0.331:0.50粘土1:0.001:0.251:0.33干黄土1:0.001:0.201:0.25砖土和砂砾土1:0.001:1.001:1.253、基底处理3.1地基处理应按设计规定进行，施工中遇到与设计不符的松软地基及杂土层等情况，应会同甲方人员或设计人员协商解决。3.2挖槽应控制槽底高程，槽底局部超挖宜按以下方法处理：3.2.1含水量接近最佳含水量的疏干槽超挖深度小于或等于150mm时，可用含水量接近最佳含水量的挖槽原土回填夯实，其压实度不低于原天然地基上的密实度，其压实度不应低于95%。3.2.2槽底有地下水或地基土壤含水量较大，不适于压实时，可采用天然级配砂石回填夯实。3.3排水不良造成地基上土壤扰动，可按以下方法处理：3.3.1扰动深度在100mm以内，可用天然级配砂石或砂砾石处理。3.3.2扰动深度在300mm以内，但下部坚硬时，可换填块石，并用砾石填充空隙和找平表面，填块石时应由一端顺序进行，大面朝下，块与块相互挤紧。3.4设计要求采用换土方案时，应按要求清槽，并经检查合格后方可进行换土回填，回填材料，操作方法及质量要求应符合设计规定。3.5砌筑：3.5.1砂浆：砂浆的强度等级应符合设计规定；砂浆的配合比应采用质量比，并经试验确定；搅拌机拌合砂浆，拌合时间宜为11.5min，人工拌合砂浆应采用“干三湿三”法拌制；已经拌合好的砂浆应在初凝前使用完毕；每50m3砌体应制作试块一组，不足50m3按每一砌筑段留设试块。3.5.2砌砖：3.5.2.1砌砖前应检查垫层或平基尺寸，高程及中线位置，垫层混凝土抗压强度满足要求后，方可开始砌砖。3.5.2.2垫层或平基顶面应先清扫，并用水冲刷干净。3.5.2.3砌砖前应根据中心线放出墙基线，摆砖撂底，确定砌法。3.5.2.4砖使用前应浸水，不得有干心现象。3.5.2.5砌砖体应上下错缝，内外搭接，但最下一层和最上一层砖，应用丁字砌筑。3.5.2.6砌砖时，砂浆应满铺满挤，灰缝不得有竖向通缝，水平灰缝厚度和竖向灰缝厚度应为10mm，允许编差为±2mm。3.5.2.7砌筑直墙应挂线。砌筑240厚墙体需单面挂线。砌体表面应平直，随砌随找平。3.5.2.8砖墙的伸缩缝与底板伸缩缝应垂直贯通、缝的间隙尺寸应符合设计要求，砌筑整齐，缝内挤出的砂浆应随砌随刮干净。3.5.2.9砖墙的转角处和交接处应与墙体同时砌筑。当砌筑间断时，应砌成斜槎。接茬砌筑时，应先将斜槎用水冲干净，并使砂浆饱满。4.3预制钢筋混凝土盖板安装：4.3.1应检查钢筋混凝土盖板的外观质量，核对出厂合格证及相应的钢筋、混凝土原材料检测试验资料，符合设计规定方可使用。4.3.2盖板安装前，墙顶应清扫干净，洒水湿润，再铺砂浆安装。4.3.3盖板就位后相邻板底错台不应大于10mm，盖板端部压墙长度允许偏差为±10mm。4.3.4板缝及板端的三角灰应采用水泥砂浆填抹密实。4.3.5盖板就位后吊环应卧平。6、回填土6.2槽底至沟顶以上500mm范围内不得含有有机物及大于50mm的砖、石等硬块，接口周围应采用细粒土回填。6.3回填土不得在水、淤泥上回填，当日回填当日夯实。6.4回填土在分层夯实，虚铺厚度如设计无要求时，按机械夯实不大于300mm，人工夯实不大于200mm施工。（学习的目的是增长知识，提高能力，相信一分耕耘一分收获，努力就一定可以获得应有的回报） / 下载文档可编辑
