光电开关说明书

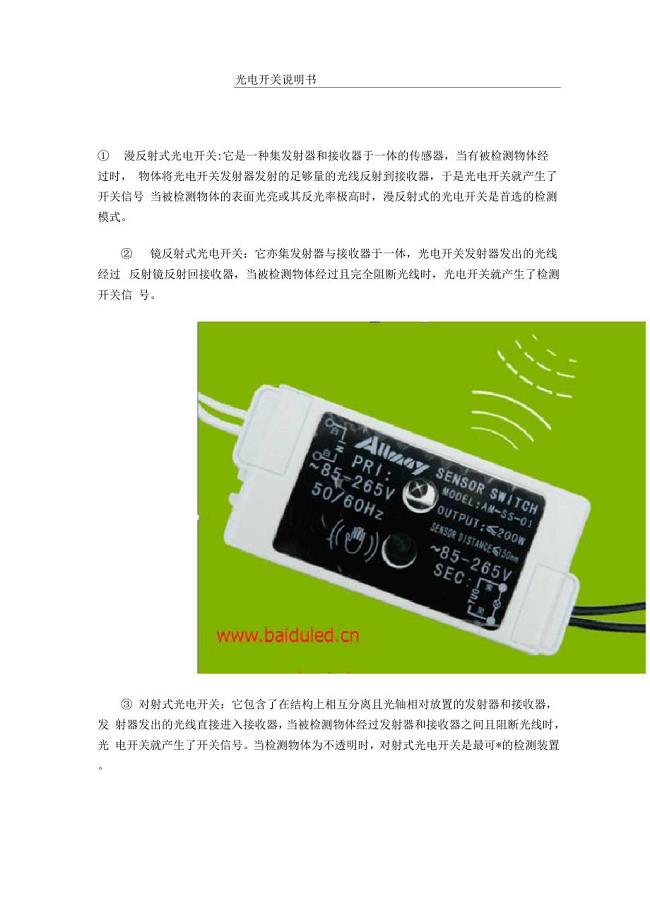

光电开关说明书 漫反射式光电开关:它是一种集发射器和接收器于一体的传感器，当有被检测物体经过时， 物体将光电开关发射器发射的足够量的光线反射到接收器，于是光电开关就产生了开关信号 当被检测物体的表面光亮或其反光率极高时，漫反射式的光电开关是首选的检测模式。 镜反射式光电开关：它亦集发射器与接收器于一体，光电开关发射器发出的光线经过 反射镜反射回接收器，当被检测物体经过且完全阻断光线时，光电开关就产生了检测开关信 号。 对射式光电开关：它包含了在结构上相互分离且光轴相对放置的发射器和接收器，发 射器发出的光线直接进入接收器，当被检测物体经过发射器和接收器之间且阻断光线时，光 电开关就产生了开关信号。当检测物体为不透明时，对射式光电开关是最可*的检测装置。 槽式光电开关：它通常采用标准的U字型结构，其发射器和接收器分别位于U型槽的 两边，并形成一光轴，当被检测物体经过U型槽且阻断光轴时，光电开关就产生了开关量信 号。槽式光电开关比较适合检测高速运动的物体，并且它能分辨透明与半透明物体使用安 全可札 光纤式光电开关：它采用塑料或玻璃光纤传感器来引导光线，可以对距离远的被检测 物体进行检测。通常光纤传感器分为对射式和漫反射式。它们的工作光线示意图如图3所示。（2 ）术语解释常见的术语示意图如图4所示。 检测距离：是指检测体按一定方式移动，当开关动作时测得的基准位置（光电开关的 感应表面）到检测面的空间距离。额定动作距离指接近开关动作距离的标称值。 回差距离：动作距离与复位距离之间的绝对值。 响应频率：在规定的1s的时间间隔内，允许光电开关动作循环的次数。 输出状态：分常开和常闭。当无检测物体时，常开型的光电开关所接通的负载由于光 电开关内部的输出晶体管的截止而不工作，当检测到物体时，晶体管导通，负载得电工作。 检测方式:根据光电开关在检测物体时发射器所发出的光线被折回到接收器的途径的 不同，可分为漫反射式、镜反射式、对射式等。 输出形式：分NPN二线、NPN三线、NPN四线、PNP二线、PNP三线、PNP四线、AC 二线、AC五线（自带继电器），及直流NPN/PNP/常开/常闭多功能等几种常用的输出形式。
