SIR-560型红外测温仪说明书

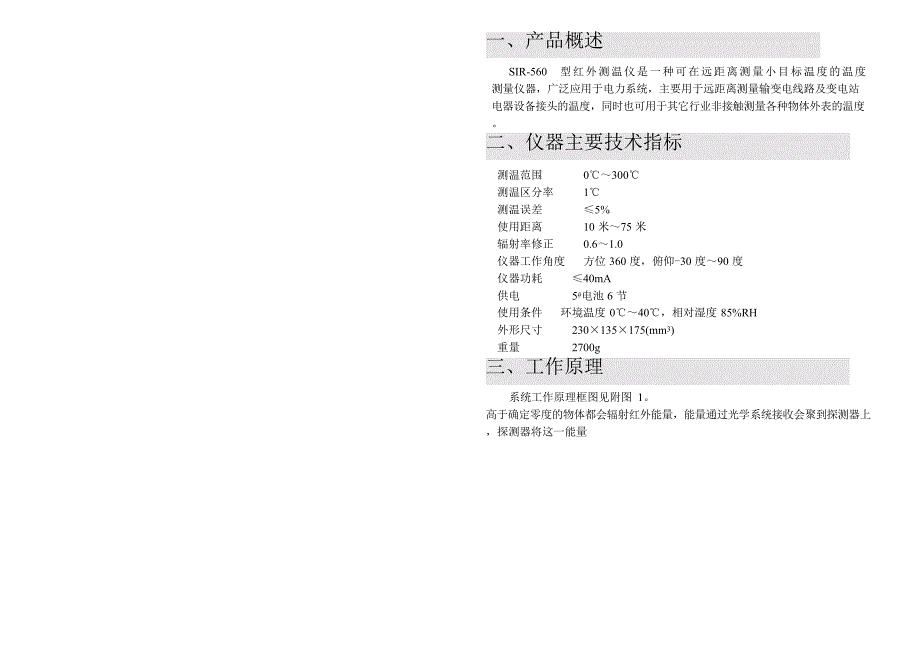

一、产品概述二、仪器主要技术指标SIR-560型红外测温仪是一种可在远距离测量小目标温度的温度测量仪器，广泛应用于电力系统，主要用于远距离测量输变电线路及变电站电器设备接头的温度，同时也可用于其它行业非接触测量各种物体外表的温度。测温范围0300测温区分率1测温误差5%使用距离10 米75 米辐射率修正0.61.0仪器工作角度方位 360 度，俯仰-30 度90 度仪器功耗40mA供电5#电池 6 节使用条件环境温度 040，相对湿度 85%RH 外形尺寸230×135×175(mm3)三、工作原理重量2700g系统工作原理框图见附图 1。高于确定零度的物体都会辐射红外能量，能量通过光学系统接收会聚到探测器上，探测器将这一能量四、使用方法转换成相应的电信号，再通过电路进展模数转换线性化及辐射率补偿，最终 LCD 显示所测物体的温度。仪器外形图见附图 2。4.1 翻开仪器电池盒盖，按图 3 所示安装电池，然后重盖好电池盒盖，锁紧螺钉。图 3电池安装图示4.2 三脚架的使用见三脚架使用说明书。4.3 将三脚架的快速释放台架与仪器的电池盖牢靠连接，连接方式参照三脚架使用说明书。图 1原理框图1、物镜盖 2、粗瞄镜 3、目镜 4、电池盒5、快速释放台架 6、万向手柄 7、三脚架 8、显示器9、电源开关 10、辐射率调整按钮 11、距离调整按钮12、调零、瞬时值、最大值开关 13、调焦手轮图 2 产品外形图4.4 按三脚架使用说明书，将仪器安装在三脚架上，锁紧快速释放台架。4.5 用镜头盖挡住物镜，调零、瞬时值、最大值选择开关置于调零位置， 电源开关置于 ON 位置，仪器显示 LOBAT、888、OVER，4 秒后转为显示闪耀的数字，此时仪器处于调零状态。4.6 该仪器承受自动调零形式，当闪耀的数字变为 000 并连续闪耀 5 次不变，表示调零完毕，此时将调零、瞬时值、最大值选择开关置于瞬时值位置，仪器适时显示当时的环境温度；将调零、瞬时值、最大值选择开关置于最大值位置，仪器显示测温最大值。4.7 在测温状态下可进展辐射率、距离选择。4.7.1 辐射率选择：按住辐射率选择键约 2 秒，仪器进入辐射率选择状态，显示器循环显示 1.00、0.95、0.90、0.85、0.80、0.75、0.70、0.65、0.60，选择与被测物体辐射率相等或相近的值，松开按键，仪器进入测温状态。4.7.2 距离选择：按住距离选择键约 2 秒，仪器进入距离选择状态，显示器循环显示10、11、12、13、14、15、18、21、25、30、35、40、45、50、55、60、65、70、75，选择与被测物体和仪器之间距离相等或相近的值，松开按键，仪器进入测温状态。4.8 翻开镜头盖，调整目镜视度圈，直到能清楚地观察仪器分划板。4.9 将调零、瞬时值、最大值选择开关置于瞬时值位置，调整三脚架万向手柄，用粗瞄器瞄准目标，使目标落在观瞄系统的视场内，通过使用三脚架的万向手柄，使目标与观瞄视场中心圆重合，再调整调焦手轮，使目标成像清楚，此时仪器显示被测目标温度值。4.10 为测量准确，在瞬时值测量时可屡次使用调焦手轮，尽量找到最大值， 然后将调零、瞬时值、最大值选择开关置于最大值位置，稍微晃动万向手柄，在目标瞄准点四周扫描，此时仪器所显示的最大值即为目标温度。4.11 瞬时值与最大值进展转换时最大值将被刷。五、保养与修理5.1 当仪器的存放环境温度与使用环境温度相差较大 时，应将仪器在使用环境中平衡半小时后再使用。5.2 严禁将仪器瞄准太阳、白炽灯、烟头等温度高于 300度的目标，以免烧坏探测器。5.3 物镜如有污渍，请用脱脂棉或镜头纸轻轻擦净。5.4 当仪器消灭LOBAT时，说明电池电压缺乏，应更换电池。5.5 为保证测量的准确性，被测目标应布满仪器分划板内圆视场。5.6 仪器长时间不用时，应将电池取出，仪器放入包装箱内，置与枯燥处保存。5.7 仪器发生故障，请与我公司联系，请勿随便拆修。六、产品配套SIR-560 型红外测温仪一台三脚架一付仪器箱一个三脚架使用说明书一份仪器使用说明书一份检验合格证一份质量跟踪卡一份三脚架背包一个枯燥袋一个螺丝刀一把
